Comprendre les couleurs des fils pour un branchement électrique sécurisé

Installer correctement un système électrique nécessite une compréhension des codes de couleur des fils. Chaque fil, en fonction de sa teinte, a un rôle spécifique qui garantit la sécurité et le bon fonctionnement de l’installation. Par exemple, le fil noir ou rouge est souvent utilisé pour le courant sous tension, tandis que le fil blanc ou gris représente généralement le neutre. Le fil vert ou nu est réservé à la terre, assurant une protection contre les chocs électriques.

Respecter ces codes est essentiel pour éviter les court-circuits et les incidents électriques. Une erreur de branchement peut entraîner des risques sérieux, allant des dommages matériels aux dangers pour la vie humaine.

A lire aussi : Nacelle élévatrice en Normandie : les points importants à prendre en compte

Pourquoi les couleurs des fils électriques sont-elles importantes ?

Les fils électriques ont des couleurs spécifiques qui indiquent leur fonction dans une installation électrique. Ces codes couleur assurent la sécurité des circuits et facilitent les interventions de maintenance. Ignorer ces codes peut entraîner des erreurs de branchement, augmentant les risques de court-circuits et d’incidents.

La norme NF C 15-100 régit les installations électriques en France et impose un respect strict des codes couleur. Cette norme garantit une harmonisation des pratiques et une meilleure compréhension des systèmes électriques, même pour les professionnels venant d’autres pays.

A découvrir également : Comprendre le schéma va-et-vient de l'interrupteur : astuces et conseils pratiques

Les principales couleurs et leurs fonctions sont :

  • Bleu clair : neutre
  • Rouge, marron ou noir : phase
  • Jaune et vert : terre et conducteur de protection
  • Orange, violet, noir, blanc, gris : conducteur de courant
  • Noir, gris : fil pilote
  • Orange ou violet : fils navette
  • Orange : retour de lampe
  • Noir, blanc : retour bouton poussoir

Respecter ces couleurs évite les erreurs d’interprétation et garantit un fonctionnement optimal des dispositifs électriques. Une installation non conforme peut compliquer les diagnostics et les réparations, augmentant les coûts et les délais d’intervention.

Les différentes couleurs des fils électriques et leur signification

Les codes couleur des fils électriques jouent un rôle fondamental dans la sécurité et la fonctionnalité des installations. Chaque fil a une couleur spécifique qui indique sa fonction, facilitant ainsi le travail des professionnels et minimisant les risques d’erreur.

  • Le neutre est de couleur bleu clair. Il sert à ramener le courant vers le tableau électrique.
  • La phase est de couleur rouge, marron ou noir. Ce fil apporte le courant aux équipements.
  • La terre est de couleur jaune et vert. Ce fil protège contre les fuites de courant.
  • Le conducteur de protection partage la même couleur que la terre : jaune et vert.
  • Le conducteur de courant peut être de couleur orange, violet, noir, blanc ou gris. Il est utilisé pour les circuits spécifiques.
  • Le fil pilote est de couleur noir ou gris. Il gère les commandes de chauffage.
  • Les fils navette sont de couleur orange ou violet. Ils sont utilisés dans les circuits d’éclairage avec va-et-vient.
  • Le retour de lampe est de couleur orange. Il relie l’interrupteur à la lampe.
  • Le retour bouton poussoir est de couleur noir ou blanc. Il est utilisé dans les installations de domotique.

Respecter ces codes facilite les interventions et garantit le bon fonctionnement des installations. Une installation électrique conforme aux normes permet une meilleure gestion des circuits et assure une sécurité maximale pour les usagers.

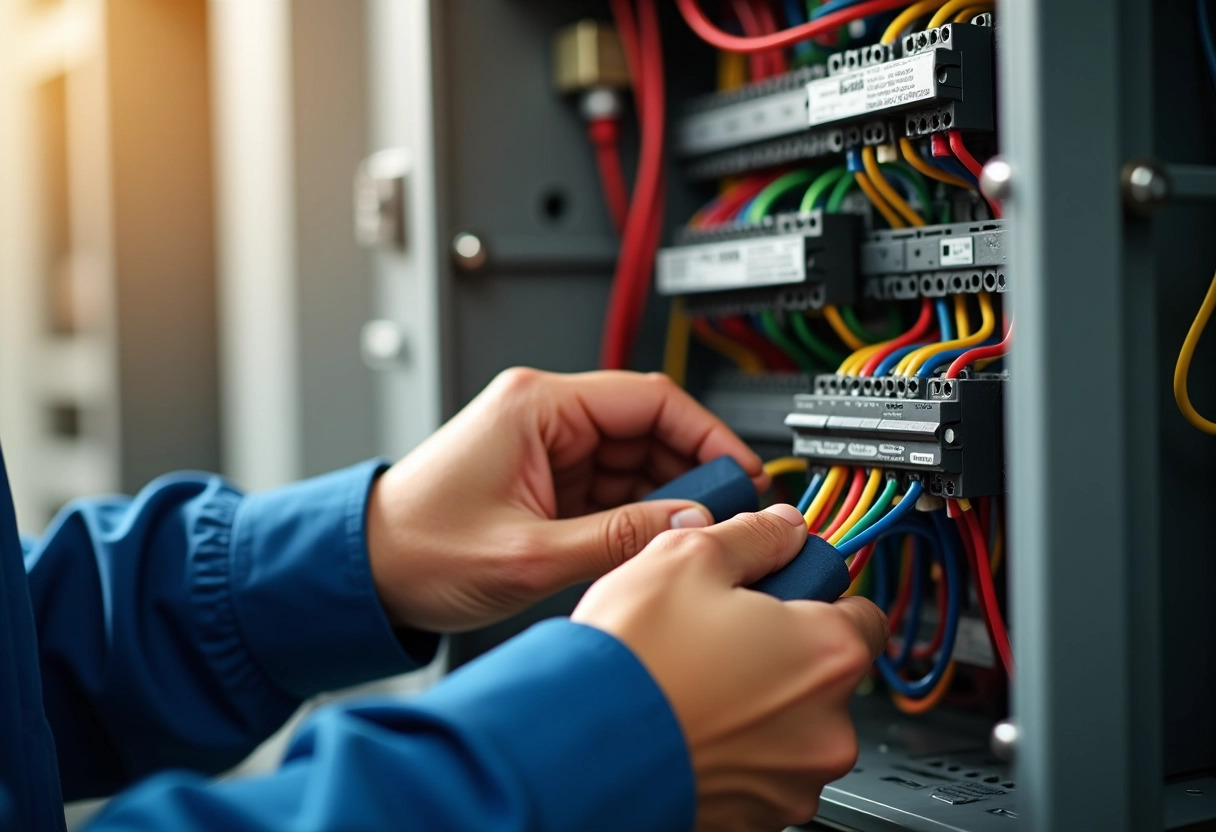

fils électriques

Conseils pour un branchement électrique sécurisé

Pour garantir la sécurité de vos installations électriques, suivez ces recommandations essentielles.

  • Coupez l’alimentation avant toute intervention. Utilisez le disjoncteur pour éviter tout risque de choc électrique. Un tableau électrique bien conçu permet de gérer efficacement les circuits.
  • Utilisez un multimètre pour identifier correctement les fils. Cet outil permet de vérifier la tension et d’éviter les erreurs de branchement. Il est particulièrement utile pour distinguer les fils de phase, neutre et de terre.
  • Il est aussi fondamental de respecter les codes couleur des fils. Le respect de la norme NF C 15-100 est impératif pour une installation conforme. Cette norme définit les couleurs des fils et leur fonction, assurant ainsi une bonne compréhension et une intervention sécurisée.
  • En cas de doute, faites appel à un électricien qualifié. Un professionnel saura vérifier l’installation et apporter les corrections nécessaires pour garantir la sécurité. Une installation vétuste ou non conforme peut représenter un danger.
  • Vérifiez régulièrement votre installation électrique. Une inspection périodique permet de détecter les anomalies et d’éviter les pannes ou les accidents. Des prises ou des interrupteurs défectueux doivent être remplacés sans délai.
  • Utilisez des outils de qualité et suivez les recommandations des fabricants. Une installation bien réalisée repose sur des matériaux conformes et une mise en œuvre rigoureuse.
